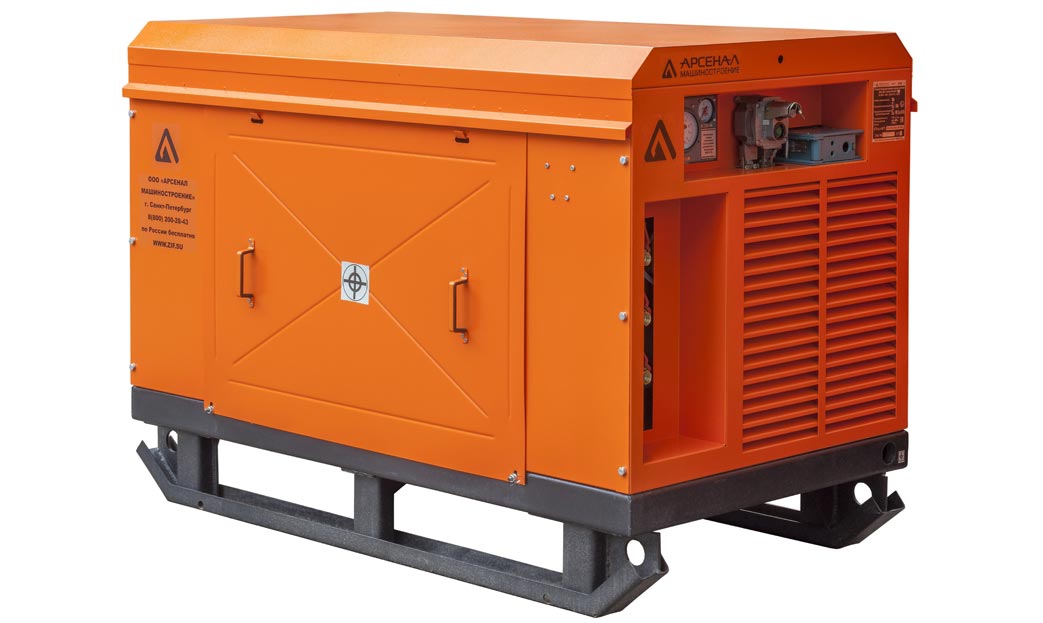

Компрессор ЗИФ-СВЭ-ШР шахтные взрывозащищенные

ШР – Шумоизолированный кожух, Релейное управление

Шахтные компрессорные станции серии ЗИФ-ШВ предназначены для снабжения сжатым воздухом пневматических инструментов и приводов механизмов в подземных выработках шахт, опасных по газу и пыли, в надшахтных зданиях, в условиях работы на угольных, сланцевых и других шахтах, на рудниках, или в открытых угольных и других карьерах. Исполнение станций с маркировкой «Т» предназначено для эксплуатации в тупиковых подготовительных выработках. Климатическое исполнение «У» категории размещения 5 по ГОСТ 15150-69.

  • Температура эксплуатации станций ЗИФ-ШВ от -5°С до +35°С
  • Уровень взрывозащиты станций ЗИФ-ШВ – Mb
  • Уровень шума ЗИФ-ШВ – от 68 до 89 дБ(А)

Станции ЗИФ-ШВ обладают СЕРТИФИКАТОМ соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Технические особенности электрических компрессоров ЗИФ-ШВ

Система пневморегулирования

Система пневморегулирования
  • Собственные дроссельные клапаны АРСМАШ с пневмоуправлением регулируют производительность за счет автоматического дросселирования.
  • Трехступенчатая очистка всасываемого воздуха.
  • Дроссельные клапаны рассчитаны на эксплуатацию.
  • при сильной запыленности и обилии конденсата.
  • Предохранительные клапаны АРСМАШ или Goetze (Германия).

Система маслоотделения

Система маслоотделения
  • Вертикально расположенный сосуд под давлением «Термокам» (Россия) для двухступенчатой очистки сжатого воздуха от масла: 1 - гравитационно-центробежная сепарация в маслоотделителе; 2 - очистка через внутренний фильтр-сепаратор.
  • Применяемые фильтры - MANN+HUMMEL GMBH (Германия) и Donaldson (США).
  • Остаточное содержание масла ≤3 мг/м3.

Винтовой блок

Винтовой блок
  • Винтовые блоки «АРМ» (АРСМАШ) собственной разработки – 4-е поколение винтовых блоков.
  • Роторы N - профиля из высококачественной углеродистой стали.
  • Усиленные подшипники SKF (Швеция) или Nachi (Япония), манжеты SIMRIT c термической памятью.
  • Адаптированы для жестких условий: повышенная запыленность, высокая влажность, экстремальные температуры, большие динамические нагрузки.
  • Срок службы винтовых блоков «АРМ» - 60 000 м/ч.
  • Винтовые блоки «АРМ» - простая разборка и ремонт в «полевых» условиях.

Электродвигатель

Электродвигатель
  • Рудничные взрывозащищенные со встроенными температурными датчиками.
  • Исполнение по взрывозащите – РВ Еxd1Mb.
  • Усиленные вибростойкие подшипники.
  • Параметры питания – 380/660B или 660/1140В.
  • Привод: через эластичную муфту – прямой или мультипликаторный.

Система маслоохлаждения

Система маслоохлаждения
  • Искробезопасный вентилятор охлаждения располагается непосредственно на валу электродвигателя.
  • Маслоохладители «Термокам» – специальная серия из алюминиевого профиля без пайки.

Система управления

Система управления
  • Управление осуществляется через внешний электромагнитный взрывобезопасный дистанционный пускатель и через взрывозащищенный кнопочный пост управления.
  • На приборном щите размещены:
    • Взрывозащищенный кнопочный пост управления;
    • Манометр давления воздуха в маслоотделителе;
    • Манометр давления масла в компрессоре;
    • Указатель температуры масла компрессора;
    • Метан-реле (в комплектации «Т»).
  • Все кабели в оболочке из маслобензостойкой резины, помещены в металлорукава.

Корпус

Корпус
  • Кожух стальной, усиленный, для защиты от осадков и внешних механических воздействий.
  • Рама сварная, на салазках, для станций от 55кВт - с центральной стойкой подъема.
  • Опционально - колесная база для ж/д колеи шириной 600мм и 800мм.

Система защиты

Система защиты
  • Пневмозащита от обратного вращения.
  • Система тепловой защиты:
    • Электродатчик перегрева компрессора с выключающим устройством;
    • Плавкий датчик перегрева компрессора с выключающим устройством;
    • Два датчика перегрева обмоток электромотора.
  • Автономный метан-реле ЗАО «ПО «Электроточ-прибор»:
    • Предупредительный сигнал при уровне объемной доли метана от 0,5%;
    • Отключение питания станции при уровне объемной доли метана от 1%.
  • Модуль порошкового пожаротушения с датчиками.

Модельный ряд электрических компрессоров ЗИФ-ШВ 2018 модельного года
