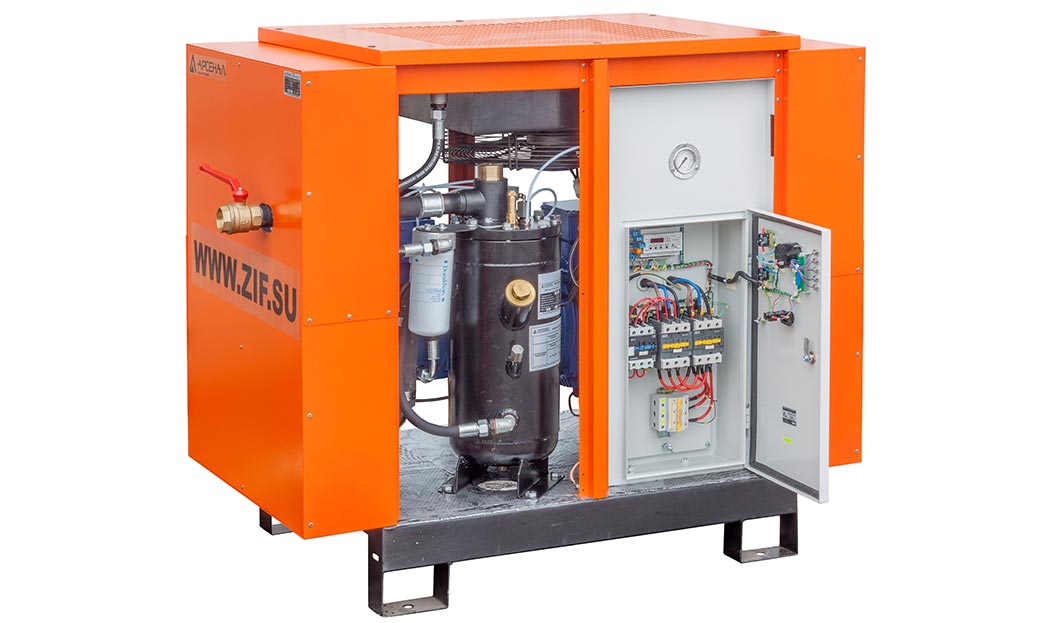

Компрессор ЗИФ-СВЭ-ШР шумозащищенный

ШР – Шумоизолированный кожух, Релейное управление

Винтовые электрические компрессорные станции ЗИФ-СВЭ-ШР предназначены для обеспечения сжатым воздухом пневмообрудования и пневмоинструмента предприятий различных отраслей промышленности.

Компрессорные станции данной серии разработаны, в первую очередь, для эксплуатации внутри помещений, где не требуется высоко функциональное управление компрессорной станцией, но предъявляются высокие требования к шуму, издаваемому оборудованием.

ПРЕИМУЩЕСТВА:

  • Эксплуатация от -20°С до +40°С – станции ЗИФ-СВЭ-ШР не требуют поддержания в цехе положительных температур.
  • Низкий уровень шума – не более 74 дБ(А).
  • Стабильная работа в самых тяжелых условиях.
  • Простая конструкция – возможность оперативного обслуживания в любых условиях, не требует специального инструмента.
  • Корпус станции имеет съемные панели для оптимального доступа сервисных инженеров к агрегатам станции.

Типы и отличия электрических компрессорных станций ЗИФ

Серия Эксплуатация Темпер. режим
эксплуатации, °C
Шумоизоляция
кожуха
Система
управления
Тип привода
ЗИФ-СВЭ Улица, цех -20°С до +40°С нет Аналоговая Прямой
ЗИФ-СВЭ-ШР Цех -20°С до +40°С да Аналоговая Прямой
ЗИФ-СВЭ-ШМ и ШМЧ Цех +5°С... +45°С да Микропроц. Прямой и ременной

Технические особенности компрессоров ЗИФ-СВЭ-ШР

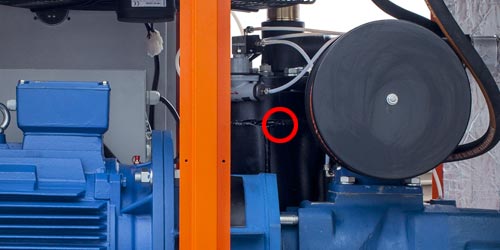

Система маслоотделения

Система маслоотделения
  • Вертикально расположенный сосуд под давлением «Термокам» (Россия) для двухступенчатой очистки сжатого воздуха от масла: 1-гравитационно-центробежная сепарация в маслоотделителе; 2 - очистка через внутренний фильтр-сепаратор.
  • Применяемые фильтры - MANN+HUMMEL GMBH (Германия) и Donaldson (США).
  • Остаточное содержание масла ≤3 мг/м3.
  • Опционально - тэновый подогреватель масла в сосуде для работы до -40°С.

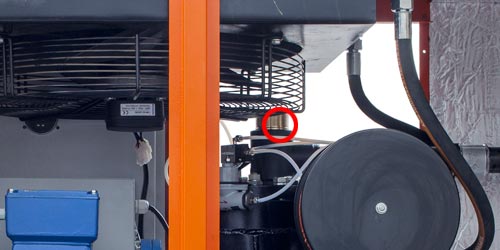

Система пневморегулирования

Система пневморегулирования
  • Собственные дроссельные клапаны АРСМАШ с пневмоуправлением регулируют производительность за счет автоматического дросселирования.
  • Дроссельные клапаны рассчитаны на эксплуатацию при сильной запыленности и обилии конденсата.
  • Предохранительные клапаны – Goetze (Германия).

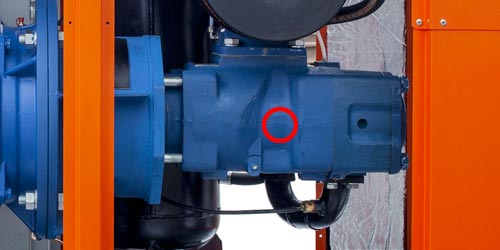

Винтовой блок

Винтовой блок
  • Винтовые блоки «АРМ» (АРСМАШ) собственной разработки – 4-е поколение винтовых блоков.
  • Роторы N - профиля из высококачественной углеродистой стали.
  • Усиленные подшипники SKF (Швеция) или Nachi (Япония), манжеты SIMRIT c термической памятью.
  • Адаптированы для жестких условий: повышенная запыленность, высокая влажность, экстремальные температуры, большие динамические нагрузки.
  • Срок службы винтовых блоков «АРМ» - 60 000 м/ч.
  • Винтовые блоки «АРМ» - простая разборка и ремонт в «полевых» условиях.

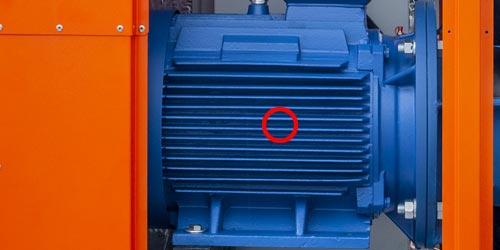

Электродвигатель

Электродвигатель
  • Асинхронные трехфазные производства ЭЛДИН.
  • Усиленные вибростойкие подшипники, герметичные подшипниковые камеры.
  • Привод – через эластичную муфту, прямой или мультипликаторный.
  • Параметры питания – 380/660B, 50Гц, частота вращения 3000 об/мин.
  • Тип соединения – «Звезда-Треугольник».
  • Класс энергоэффективности – IE2.
  • Степень защиты – IP54.

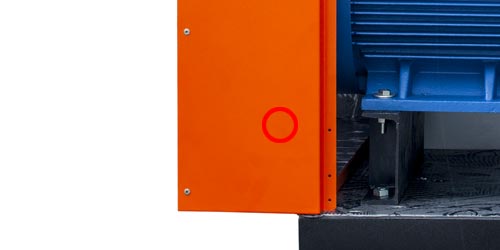

Корпус

Корпус
  • Кожух предназначен для цеховой эксплуатации. Материал – сталь, окраска - порошковая эмаль.
  • Шумоизоляционное покрытие нанесено на всю внутреннюю поверхность кожуха.
  • Рама сварная.
  • Опционально – для станций до 1,5т шасси, независимая торсионная подвеска, оси Knott (Германия).

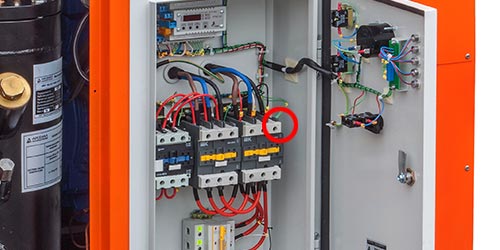

Система управления

Система управления
  • Приборный щит – вандалоустойчив, рассчитан на экстремально низкие и высокие температуры, ее резкие перепады, повышенную влажность.
  • Средства управления и индикации интуитивно понятны.
  • Счетчки моточасов - механический.
  • Датчики аварийной защиты: 1 – от обратного вращения винтового блока, 2 – перегрева компрессора.
  • Опционально – изолированная нейтраль.

Система маслоохлаждения

Система маслоохлаждения
  • Маслоохладители «Термокам» – специальная серия из алюминиевого профиля без пайки.
  • Вентилятор маслоохлаждения имеет собственный электропривод, располагается в крыше станции.
  • Опционально – доохладитель сжатого воздуха.

Модельный ряд дизельных компрессоров ЗИФ-СВЭ-ШР 2018 модельного года
