Винтовые электрические компрессоры ЗИФ-СВЭ предназначены для обеспечения сжатым воздухом пневмообрудования и пневмоинструмента предприятий различных отраслей промышленности, при проведении строительных, дорожных, геологоразведовательных, аварийно-спасательных работ, а также при работе в открытых карьерах.

Компрессорные станции выпускаются в двух исполнениях: переносном (на раме) и прицепном (на шасси).

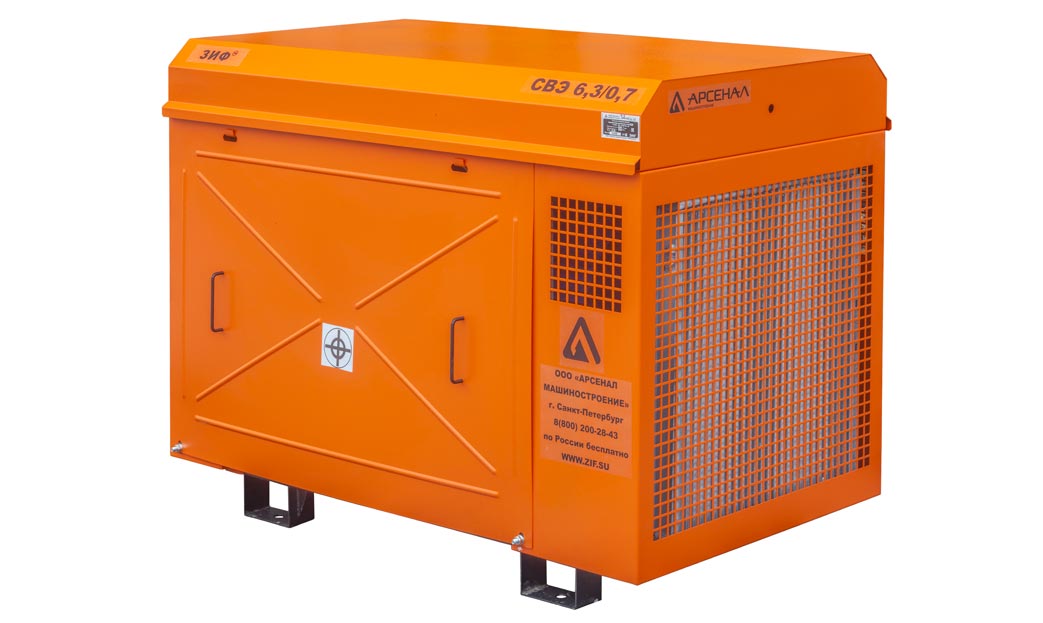

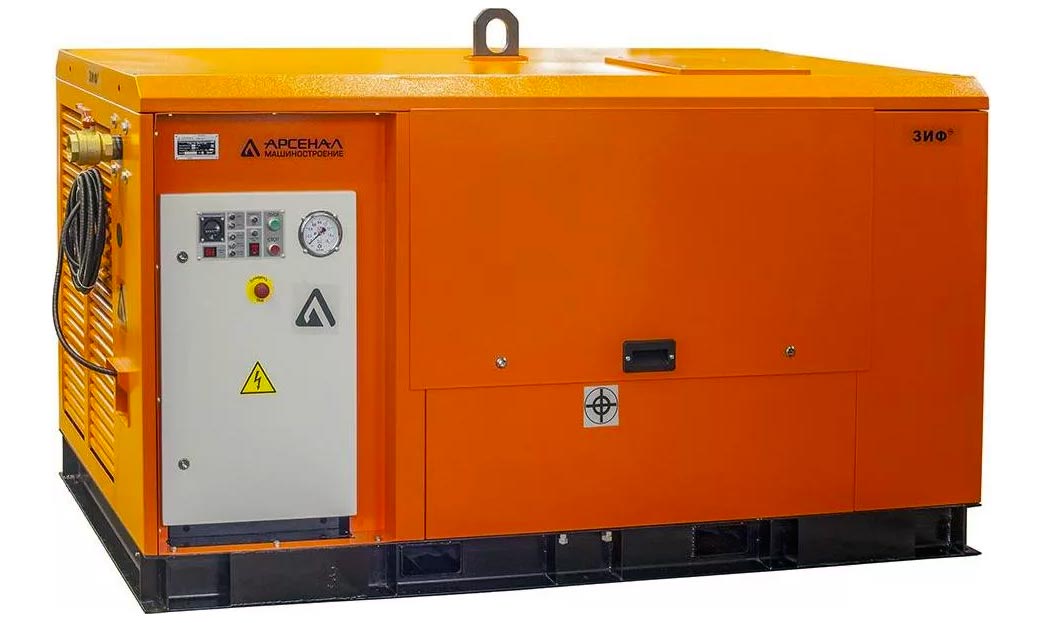

Компрессор ЗИФ-СВЭ в переносном исполнении

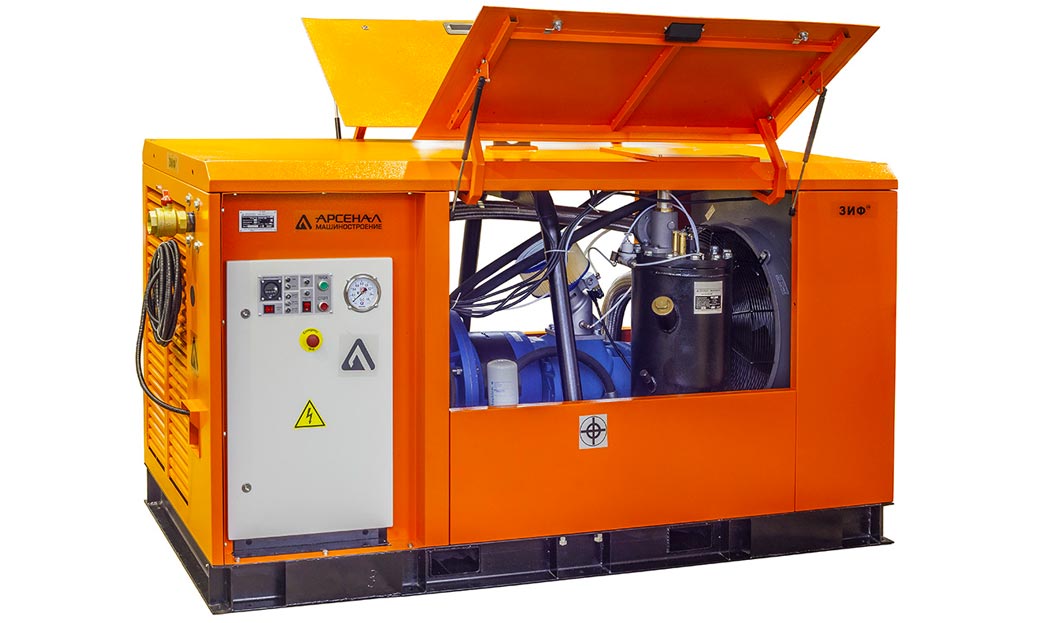

Компрессор электрический ЗИФ-СВЭ

Компрессор ЗИФ-СВЭ

Компрессор электрический ЗИФ-СВЭ

Компрессор ЗИФ-СВЭ

Компрессор электрический ЗИФ-СВЭ

Основные преимущества электрических станций ЗИФ-СВЭ

Всепогодная эксплуатация под открытым небом
Всепогодная эксплуатация под открытым небом
Стандартный температурный режим эксплуатации
Стандартный температурный режим эксплуатации: -20°С... +40°С (для станции от 55кВт – от -40°С)
Стабильная работа в самых тяжелых условиях
Стабильная работа в самых тяжелых условиях (запыленный воздух, разряженная атмосфера и т.д.)
Простая конструкция
Простая конструкция – возможность обслуживания в «полевых» условиях

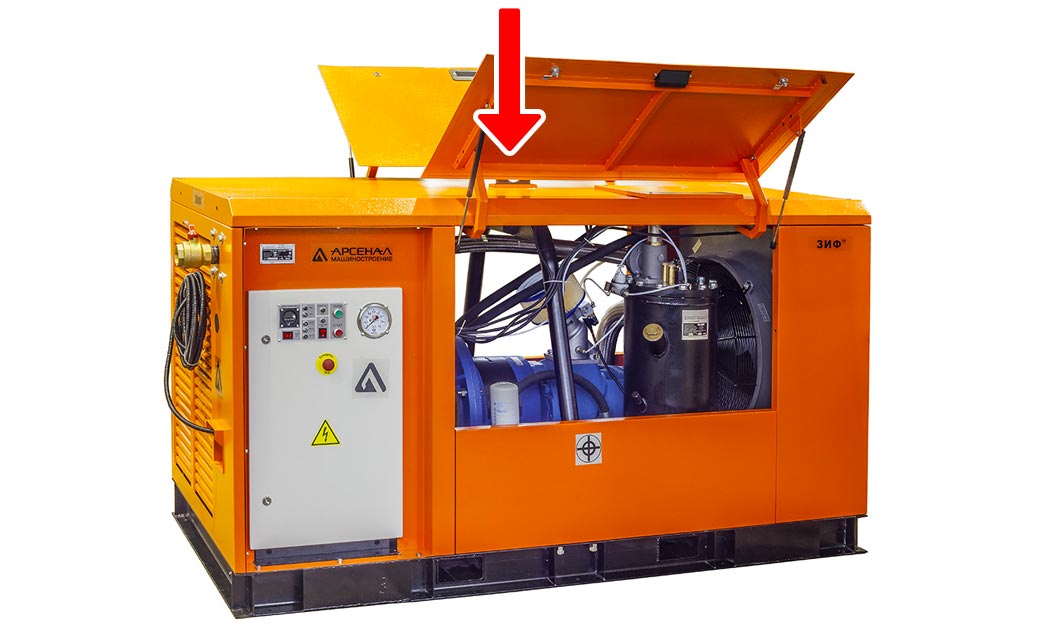

Станции от 55кВт оснащены центральной стойкой подъема
Станции от 55кВт оснащены центральной стойкой подъема

Кожух, шасси и подъемная стойка

При необходимости станции ЗИФ-СВЭ могут устанавливаться на шасси
При необходимости станции ЗИФ-СВЭ могут устанавливаться на шасси.
При необходимости станции ЗИФ-СВЭ могут поставляться без кожуха
При необходимости станции ЗИФ-СВЭ могут поставляться без кожуха.
Центральная стойка подъема
Центральная стойка подъема

Типы и отличия электрических компрессорных станций ЗИФ

Серия Эксплуатация Темпер. режим
эксплуатации, °C
Шумоизоляция
кожуха
Система
управления
Тип привода
ЗИФ-СВЭ Улица, цех -20°С до +40°С нет Аналоговая Прямой
ЗИФ-СВЭ-ШР Цех -20°С до +40°С да Аналоговая Прямой
ЗИФ-СВЭ-ШМ и ШМЧ Цех +5°С... +45°С да Микропроц. Прямой и ременной

Технические особенности электрических компрессоров ЗИФ-СВЭ

Система пневморегулирования

Система пневморегулирования
  • Собственные дроссельные клапаны АРСМАШ с пневмоуправлением регулируют производительность за счет автоматического дросселирования.
  • Дроссельные клапаны рассчитаны на эксплуатацию при сильной запыленности и обилии конденсата.
  • Предохранительные клапаны – Goetze (Германия).

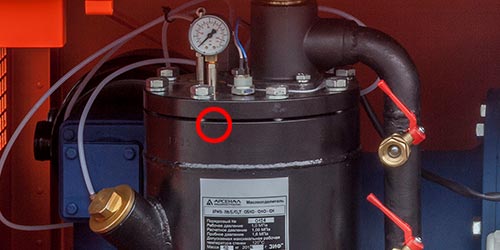

Система маслоотделения

Система маслоотделения
  • Вертикально расположенный сосуд под давлением «Термокам» (Россия) для двухступенчатой очистки сжатого воздуха от масла: 1-гравитационно-центробежная сепарация в маслоотделителе; 2 - очистка через внутренний фильтр-сепаратор.
  • Применяемые фильтры - MANN+HUMMEL GMBH (Германия) и Donaldson (США).
  • Остаточное содержание масла ≤3 мг/м3.
  • Опционально - змеевик подогрева масла в сосуде для работы до -40°С.

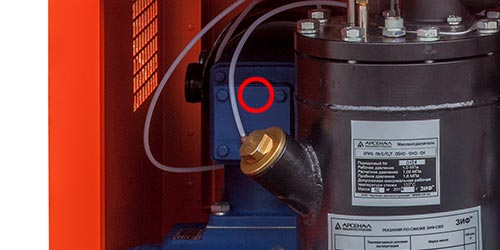

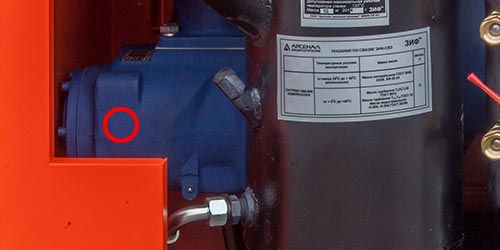

Винтовой блок

Винтовой блок
  • Винтовые блоки «АРМ» (АРСМАШ) собственной разработки – 4-е поколение винтовых блоков.
  • Роторы N - профиля из высококачественной углеродистой стали.
  • Усиленные подшипники SKF (Швеция) или Nachi (Япония), манжеты SIMRIT c термической памятью.
  • Адаптированы для жестких условий: повышенная запыленность, высокая влажность, экстремальные температуры, большие динамические нагрузки.
  • Срок службы винтовых блоков «АРМ» - 60 000 м/ч.
  • Винтовые блоки «АРМ» - простая разборка и ремонт в «полевых» условиях.

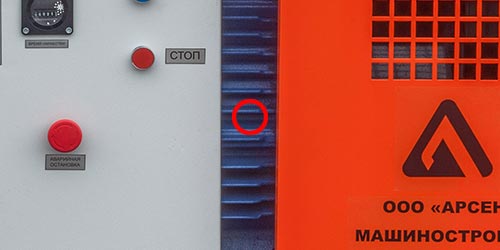

Электродвигатель

Электродвигатель
  • Асинхронные трехфазные производства ЭЛДИН.
  • Усиленные вибростойкие подшипники, герметичные подшипниковые камеры.
  • Привод – через эластичную муфту, прямой или мультипликаторный.
  • Параметры питания – 380/660B, 50Гц, частота вращения 3000 об/мин.
  • Тип соединения – «Звезда-Треугольник».
  • Класс энергоэффективности – IE2.
  • Степень защиты – IP54.

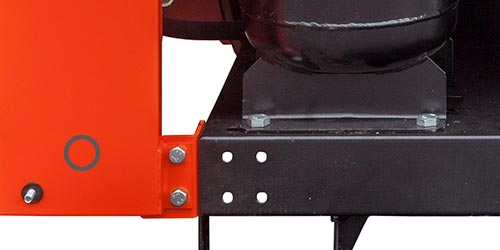

Корпус

Корпус
  • Кожух – всепогодный для уличной эксплуатации.
  • Материал кожуха сталь, окраска - порошковая эмаль. Возможно исполнение станции без кожуха.
  • Рама сварная, с центральной стойкой подъема (для станций от 55кВт).
  • Опционально – для станций до 1,5т шасси, независимая торсионная подвеска, оси Knott (Германия).
  • Опционально – исполнение на салазках.

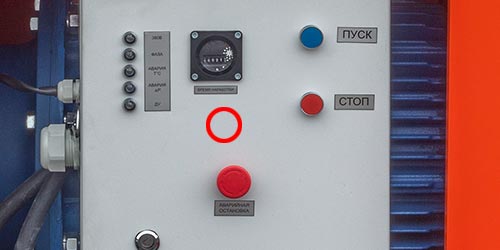

Система управления

Система управления
  • Приборный щит – вандалоустойчив, рассчитан на экстремально низкие и высокие температуры, ее резкие перепады, повышенную влажность.
  • Средства управления и индикации интуитивно понятны.
  • Счетчки моточасов - механический.
  • Датчики аварийной защиты: 1 – от обратного вращения винтового блока; 2 – перегрева компрессора.
  • Опционально – изолированная нейтраль.

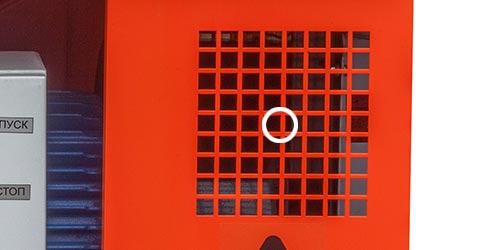

Система маслоохлаждения

Система маслоохлаждения
  • Маслоохладители «Термокам» – специальная серия из алюминиевого профиля без пайки.
  • Вентилятор охлаждения располагается непосредственно на валу электродвигателя.
  • Опционально – доохладитель сжатого воздуха.

Модельный ряд электрических компрессоров ЗИФ-СВЭ 2018 модельного года
