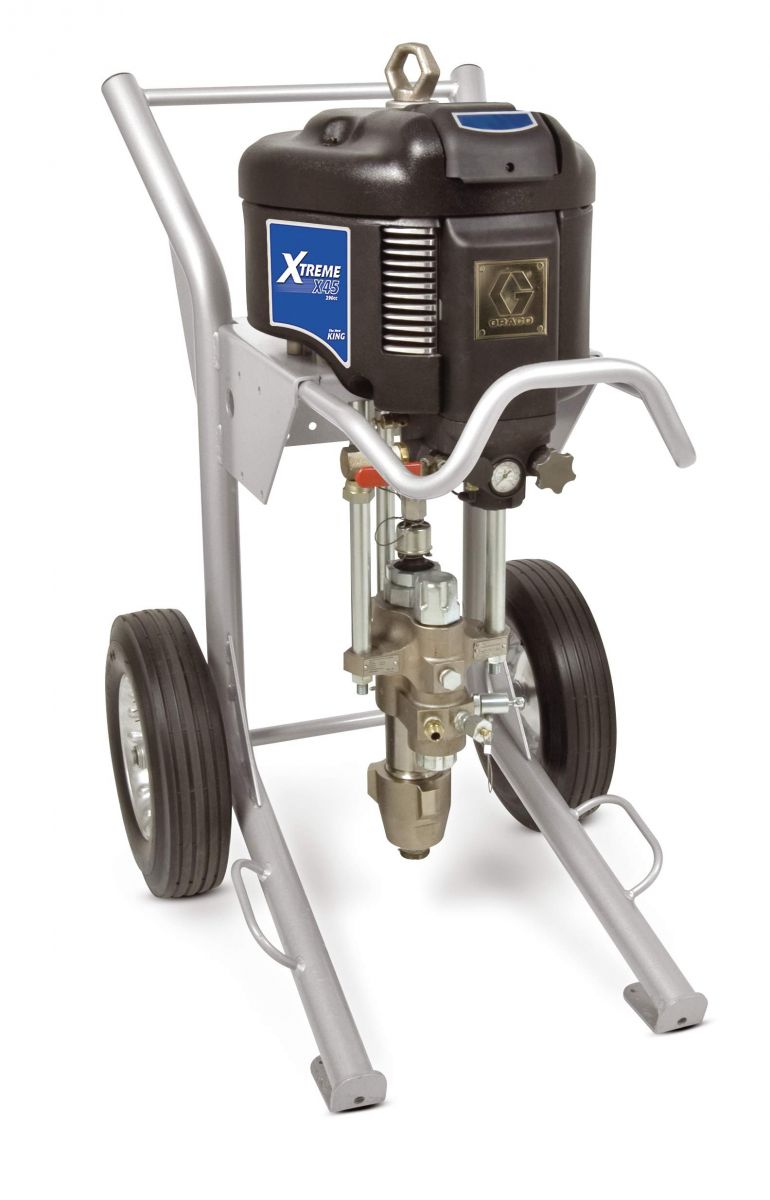

<<Окрасочный аппарат Graco Xtreme NXT X25-X90
Graco Xtreme NXT — новая линейка пневматических безвоздушных распылителей производства американской компании Graco. Каждая из 11 моделей отличается высокой производительностью и неприхотливостью и предназначена для организаций-подрядчиков, которые работают с крупными заказами, в тяжелых эксплуатационных условиях. Xtreme NXT — это оптимальное решение везде, где требуется обеспечить высокое давление, работу с длинными шлангами или сразу с несколькими пистолетами-распылителями. Аппараты Graco Xtreme NXT эффективно работают со сверхвязкими материалами, обеспечивая превосходное качество нанесения и высокую скорость работ, — с двухкомпонентными антикоррозионными покрытиями, в том числе, с тяжелыми эпоксидными мастиками.
Окрасочные аппараты серии Xtreme NXT оснащены новым пневмоприводом. При этом уровень шума привода снижен на 50% по сравнению с предыдущими сериями.
Graco Xtreme NXT опционально может быть укомплектован микропроцессорным блоком DataTrack™, который обеспечивает удержание траектории распыления, контроль расхода, диагностику насоса, а также поддерживает профилактическое обслуживание аппарата. С помощью DataTrak можно задать необходимую скорость насоса и расход материала, включить режим промывки/заливки, провести диагностику насоса или автоматически остановить насос при резком увеличении скорости.
Сами насосы аппаратов Xtreme NXT оснащены изностостойкими хромированными штоками; уплотнения XtremeSeal более надежные и долговечны, по сравнению с аналогами из тефлона. Встроенный фильтр насоса нивелирует перепады давления, сглаживает поток материала и в два раза сокращает расход растворителя при промывке. Специальная муфта QuickAccess позволяет легко и быстро отсоединить шток двигателя от штока насоса без использования инструмента.
Технические данные
| Характеристика | X25 | X30 | X35 | X40 | X45 | X46 | X50 | X55 | X60 | X70 | X90 |
| Выход за цикл | 290 куб.см. | 220 куб.см. | 115 куб.см. | 180 куб.см. | 290 куб.см. | 145 куб.см. | 250 куб.см. | 115 куб.см. | 220 куб.см. | 180 куб.см. | 145 куб.см. |
| Типоразмер двигателя | NXT 3400 | NXT 3400 | NXT 2200 | NXT 3400 | NXT 6500 | NXT 3400 | NXT 6500 | NXT 3400 | NXT 6500 | NXT 6500 | NXT 6500 |
| Максимальное рабочее давление psi (бар, Mpa) | 2375 (164,16,4) | 3150 (217, 21,7) | 3800 (262, 26,2) | 3800 (262, 26,2) | 4550 (313, 31,3) | 4750 (327, 32,7) | 5200 (359, 35,9) | 5950 (410, 41,0) | 6000 (417, 41,7) | 7250 (500, 50,0) | 7250 (500, 50,0) |
| Максимальное давление воздуха на входе psi (бар, Mpa) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) | 100 (7, 0,7) |
| Максимальная подача при свободном потоке галл/мин (литр/мин) | 13,8 (52,2) | 10 (38) | 6,0 (22,7) | 8,5 (32) | 13,8 (52,2) | 7,5 (28) | 11,3 (43) | 6,0 (22,7) | 10,0 (38) | 8,5 (32) | 7,5 (28) |
| Выход при 60 циклах в минуту галл/мин (литр/мин) | 4,6 (17,7) | 3,4 (12,9) |
2,0 (7,6)
|
2,9 (11,0)
|
4,6 (17,0)
|
2,3 (8,7)
|
4,0 (15,2)
|
2,0 (7,6)
|
3,4 (12,9)
|
2,9 (11,0)
|
2,3 (8,7)
|
Скачать руководство по установке XTREME NXT X25-X90 (pdf, 3,2 Mb)
